冲压模具是板料成形加工中不可或缺的工艺装备

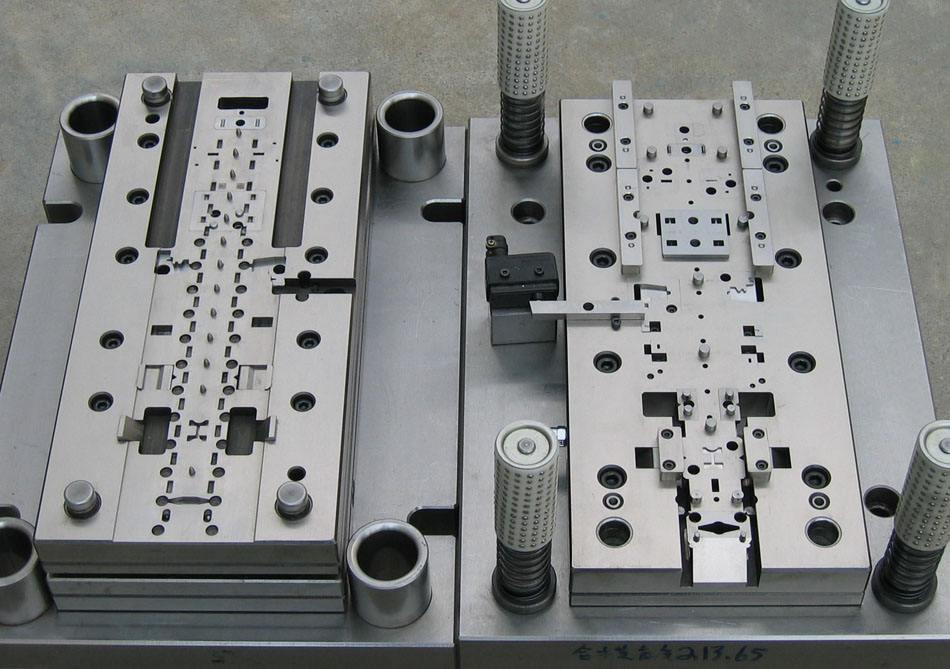

冲压模具是板料成形加工中不可或缺的工艺装备，通过安装在压力机上对金属或非金属板料施加压力，使其产生分离或塑性变形，从而获得所需形状和尺寸的零件。冲压模具的结构设计直接影响零件精度、生产效率及模具寿命。其核心结构特点如下。

首先是工作零件决定成形质量。冲压模具的工作零件主要包括凸模和凹模，它们是直接与板料接触并完成冲裁或变形的部分。凸模与凹模之间的间隙是核心参数：冲裁间隙过大会产生毛刺，过小则加速刃口磨损。对于弯曲模，凸模与凹模的圆角半径、间隙及弯曲角度决定了回弹量；对于拉深模，凸模和凹模的圆角、工作表面粗糙度及通气孔设计直接影响拉深件的壁厚均匀性和起皱倾向。工作零件通常采用高碳高铬工具钢（如Cr12MoV）、高速钢或硬质合金制造，并经淬火回火处理，硬度达58-62 HRC。

其次是导向机构保证精度。冲压模具必须配备精确的导向机构，以保证凸模和凹模的相对位置稳定。常见导向形式有导柱导套结构（滑动或滚动导向）和导板导向。导柱导套采用过盈配合安装在上下模座中，间隙控制在0.01-0.02mm之间，可承受侧向力，保证模具闭合时的对中精度。滚动导向采用滚珠保持架，摩擦小，适用于高速冲压。对于精密冲裁模或级进模，还需增加内导柱和辅助导向，确保各工位之间的步距精度达到±0.005mm。

第三是定位与送料机构。在批量生产中，条料或卷料需要被精确送至工位。定位零件包括挡料销、导料板、侧刃、导正销等。导料板控制条料横向位置，挡料销或侧刃控制纵向步距。对于级进模，通常采用导正销与导料板配合，利用零件上的工艺孔进行精确定位，消除送料累积误差。自动送料装置（如辊式送料器、气动送料器）与压力机曲轴角度同步，实现高速连续冲压。定位机构的可靠性直接影响废品率和模具安全。

第四是卸料与顶出装置。冲压完成后，工件或废料可能卡在凸模或凹模上，需要卸料板将其推下。卸料板分为固定卸料板和弹性卸料板。固定卸料板刚性好，适用于厚板冲裁；弹性卸料板（通过弹簧、橡胶或氮气弹簧驱动）不仅卸料还能压住板料，防止起皱，适用于薄板精密冲压和拉深。对于拉深件或弯曲件，凹模内需设置顶件装置（顶杆、顶板或气垫），将工件顶出。卸料和顶出的力和行程需根据工艺计算确定，过大可能损伤工件，过小则卸料不畅。

第五是模架与紧固件。模架由上模座、下模座、导柱导套组成，是模具的基础框架。模座通常采用铸铁或铸钢制造，具有足够的强度和刚性，以承受冲压力而不变形。模座上加工有安装孔、销孔和吊装螺孔。凸模和凹模通过固定板、垫板及螺钉销钉固定。垫板的作用是将冲压力分散传递给模座，避免模座局部压陷。模具闭合高度需与压力机行程匹配，上下模座工作面平行度要求每100mm不超过0.02mm。

第六是安全防护结构。冲压模具设计中必须考虑操作人员安全。包括：暴露的弹性元件加装防护罩；在危险区域设置光幕或双手操作按钮；模具四周安装防护网或挡板；自动冲压线配置送料机械手，避免手入模区。此外，模具设计应避免锐角、尖边，所有非工作棱边倒角处理。

综上所述，冲压模具的结构特点体现在工作零件、导向、定位、卸料、模架及安全等多个系统的精密配合。只有各部件协同工作，才能实现高效率、高精度的冲压生产。
