冲压模具设计与制造

冲压模具的设计与制造是决定冲压件质量、成本和周期的关键环节。一套优秀的模具需要兼顾成形可行性、寿命经济性和生产效率。以下从设计流程、材料选择、加工工艺及调试要点等方面进行阐述。

一、模具设计流程

设计通常分为工艺设计与结构设计两个阶段。

工艺设计：根据零件图分析冲压工艺性（如最小圆角、孔边距、形状对称性），确定工艺方案（单工序模、复合模还是级进模），计算展开尺寸、冲裁力、拉深力、卸料力及压边力，选择压力机规格（公称压力、行程、工作台尺寸）。对于复杂零件，可使用有限元软件（如AutoForm、Dynaform）模拟成形过程，预测破裂、起皱和回弹，并优化工艺参数。

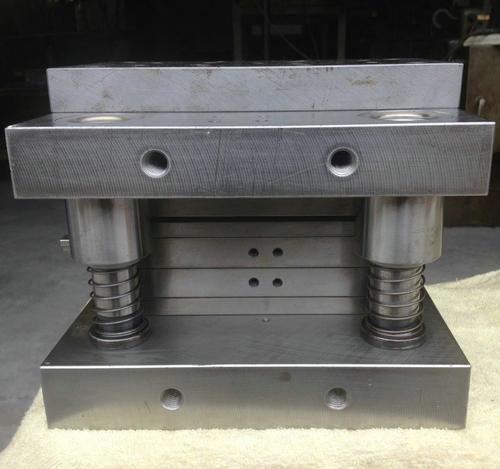

结构设计：确定模具结构类型（如导柱模、导板模、弹压卸料、刚性卸料等），设计凸模、凹模、固定板、卸料板、模座等零件，绘制装配图和零件图。设计时要考虑加工工艺性、装配便利性、维修更换方便性及安全性。凸模和凹模的间隙、圆角半径、工作表面粗糙度是关键参数，需要根据材料种类、厚度及精度等级精确计算。

二、模具材料选择

工作零件（凸模、凹模）材料要求：高硬度、高耐磨性、足够韧性、抗疲劳及抗粘附。常用材料及适用工况：

Cr12MoV（常用冷作模具钢）：耐磨性好，热处理变形小，适用于一般冲裁、弯曲模，硬度58-62 HRC。

SKD11 / D2：耐磨性优于Cr12MoV，适用于中批量生产。

高速钢（W6Mo5Cr4V2等）：红硬性好，适合高速冲压及薄板精密冲裁。

硬质合金（YG15、YG20）：极高硬度和耐磨性，用于大批量精密级进模（如连接器端子、电机铁芯），但脆性大，加工困难。

铸铁（球墨铸铁、合金铸铁）：用于大型覆盖件模具（如汽车外板），成本低，可加工性好，型面需火焰淬火或镀铬。

非工作零件（模座、固定板、垫板等）常用45钢或Q235，模座大型件也可用铸铁。

三、模具加工制造工艺

现代模具制造以数控加工为主，辅以电加工和手工研修。

粗加工：毛坯锻造后退火，进行铣削、刨削或龙门铣，去除大部分余量。大型模具可采用铸造毛坯。

半精加工：数控铣床或加工中心对型面、型腔进行粗加工，留0.3-0.5mm精加工余量。

热处理：淬火+回火，获得所需硬度。对于大型模具，可采用火焰淬火或激光淬火局部硬化。

精加工：高速数控铣削或磨削。凸模和凹模的刃口、型面、孔系需要高精度加工。对于复杂型面，采用五轴联动加工中心。

电加工：对于细长槽、异形孔、微细结构，采用慢走丝线切割（切割精度±0.002mm，表面粗糙度Ra0.2μm）或电火花成形。电火花加工需制作电极（紫铜或石墨），放电后抛光。

装配与调试：将加工好的零件进行组装，检查凸模与凹模间隙是否均匀，导向部件是否灵活，卸料板是否平行。通过试模发现并解决问题。

四、常见问题与对策

冲裁毛刺过大：凸凹模间隙过大或刃口磨损。对策：修磨刃口，调整间隙至合理范围。

拉深件破裂：压边力过大、凹模圆角过小或润滑不足。对策：减小压边力，增大凹模圆角半径，使用合适润滑剂。

弯曲件回弹：材料弹性模量小或弯曲角度不足。对策：过弯补偿（模具角度小于所需角度）、加压整形或采用摇摆凸模结构。

废料上浮：凹模刃口直壁过长或冲速过高。对策：减小直壁长度，增加反吹气或废料刀。

模具寿命低：材料选用不当、热处理工艺差或润滑不足。对策：更换高性能材料，优化热处理，加强模具润滑。

五、模具维护与管理

定期保养：清洁模具表面，检查紧固螺钉是否松动，导柱导套加注润滑油。

刃口维护：根据冲压次数定期修磨凸凹模刃口（如每10万次修磨一次），使用专用磨床保持刃口锋利。

易损件更换：弹簧、橡胶垫、卸料螺钉等弹性元件有疲劳寿命，需定期更换。

存储管理：模具存放于干燥通风处，工作面涂防锈油，模架闭合后用垫木支撑。每套模具建立档案，记录使用次数、维修记录和冲压产品状态。

综上所述，冲压模具的设计与制造是一项高度专业化的工作，需要材料学、力学、机械加工、热处理等多学科知识融合。高品质的模具是冲压生产线高效稳定运行的根本保障。
