冲压模具结构设计与刚度优化

冲压模具的结构设计是决定其服役性能、使用寿命和冲压件品质的核心环节。一副结构设计合理的冲压模具，不仅能够保证在高速、重载工况下稳定运行，还应具备足够的刚度以抵抗成型过程中的弹性变形，从而确保冲压件的尺寸一致性。冲压模具结构刚度不足将导致模具工作部件发生偏移或挠曲，直接造成冲压件尺寸波动、毛刺增大甚至模具早期失效。因此，将刚度优化贯穿于冲压模具结构设计的全过程，是冲压模具开发工作中不可忽视的重要原则。

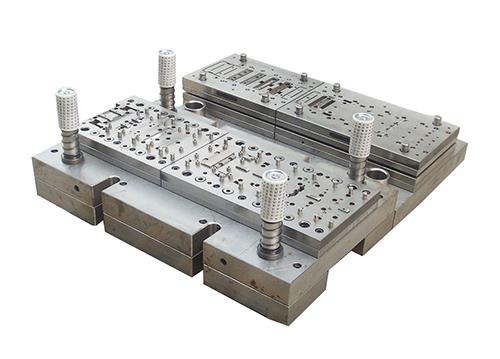

冲压模具结构刚度优化的首要任务是合理设计模架系统。模架由上模板、下模板、导柱导套及垫脚等部件组成，是整个冲压模具的骨架基础。上下模板的厚度与材质选择直接影响模具的整体刚性。对于大型或高速冲压模具，模板通常选用高强度铸铁或铸钢材料，并设置足够厚度的加强筋板，以提高抗弯截面模量。模板工作区域的支撑跨度也需经过计算优化，确保在冲压载荷作用下，模具工作部位的变形量被严格限制在允许范围内。导柱导套的直径与布置间距则需根据冲压力大小和模具闭合高度合理配置，以保证模具开合运动的高精度导向。

冲压模具工作部件的结构设计与固定方式同样关乎整体刚度。凸模与凹模镶块通常采用镶拼式结构，将工作部分与基体分离，既方便后续更换维修，也便于对不同部位采用差异化的热处理硬度。然而，镶拼结构也带来了刚度连续性下降的问题，因此在设计镶块的分割线位置与固定方式时，需特别关注工作区域在受力状态下的整体性。对于细长或薄壁的凸模结构，必须进行压杆稳定性校核，必要时增设导向套或采用台阶式固定，防止在冲裁力作用下发生弯曲变形甚至折断。

冲压模具的卸料系统设计也是结构刚度考量的重要组成部分。弹性卸料板或刚性卸料板不仅承担着将冲压件或废料从凸模上卸下的功能，还在冲裁过程中对板料施加压边力，抑制材料翘曲。卸料板的厚度与导向精度直接影响其对冲压件的压料效果。如果卸料板刚度不足，在冲压过程中会产生倾斜或变形，导致压料力分布不均，进而影响冲压件的平面度与断口质量。因此，卸料板通常采用与模板相当的厚度，并通过内导柱与上模座实现精密导向，确保卸料过程中的运动平稳性与刚性。

冲压模具结构刚度的验证与优化离不开先进的仿真分析手段。在设计阶段，采用有限元法对冲压模具整体结构进行受力分析，可以预先识别出应力集中区域和位移敏感部位。根据分析结果，工程师可有针对性地增加局部加强筋、调整支撑柱位置或改变镶块固定方式，在不显著增加模具重量的前提下有效提升关键部位的刚度。这种基于仿真的结构优化方法能够将问题解决在图纸阶段，大幅减少后期试模阶段因刚度不足导致的设变返工，是提升冲压模具设计质量与开发效率的科学路径。
